Ringkasan Artikel: A VCB Pemutus Litar Vakumialah peranti pensuisan dan perlindungan kritikal untuk sistem elektrik voltan sederhana, menggunakan ruang vakum bertutup sebagai medium pemadam arka. Artikel ini menerangkan cara teknologi VCB berfungsi, kelebihan utamanya, senario aplikasi, keadaan pengendalian dan pertimbangan pemilihan penting untuk pengagihan kuasa industri. Berdasarkan maklumat teknikal yang diberikan olehToonice, panduan ini direka untuk membantu jurutera, kontraktor elektrik, pengedar dan pasukan pembelian lebih memahami prestasi VCB dan keperluan aplikasi.
Jadual Kandungan
- Apakah VCB Pemutus Litar Vakum?
- Bagaimanakah VCB Pemutus Litar Vakum Berfungsi?
- Apakah Kelebihan Utama Teknologi VCB?
- Di manakah VCB Pemutus Litar Vakum Digunakan?
- Apakah Syarat Operasi yang Perlu Dipertimbangkan?
- Bagaimana Anda Harus Memilih VCB yang Betul?
- Soalan Lazim Mengenai VCB Pemutus Litar Vakum

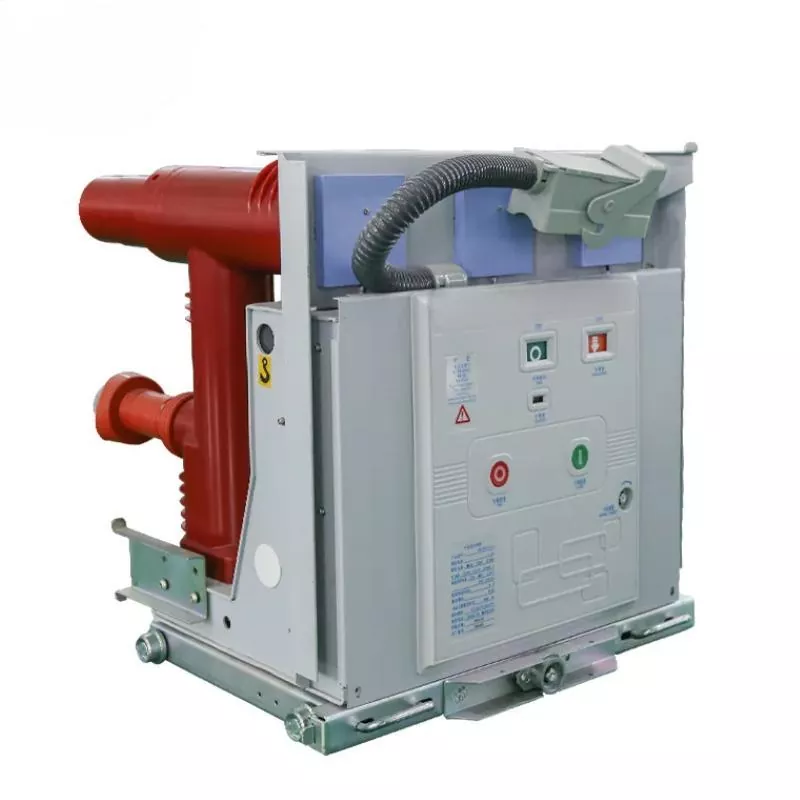

Apakah VCB Pemutus Litar Vakum?
Toonice mengeluarkan dan membekalkanVCB Pemutus Litar Vakumpenyelesaian yang direka untuk aplikasi pengagihan kuasa voltan sederhana di mana pensuisan yang boleh dipercayai, perlindungan elektrik, operasi yang kerap dan penyelenggaraan yang dikurangkan adalah penting. Menurut maklumat produk pengeluar, pemutus ini sesuai untuk sistem AC tiga fasa dalaman dan boleh digunakan dalam perusahaan perindustrian dan perlombongan, loji kuasa, pencawang dan rangkaian pengedaran lain.
VCB menggunakan vakum sebagai medium pemadam arka. Sesentuh elektrik disertakan di dalam pencelah vakum yang tertutup. Apabila pemutus terbuka semasa pensuisan biasa atau keadaan rosak, sesentuh akan terpisah dan persekitaran vakum membantu menekan arka elektrik.
Pembinaan ini menghapuskan keperluan untuk minyak konvensional sebagai medium pemadam arka dan menyokong reka bentuk yang padat dan ringan. Ia juga menyumbang kepada keperluan penyelenggaraan yang rendah, bunyi operasi yang rendah, dan hayat perkhidmatan elektrik yang panjang.
Bagi pembeli yang menilai peralatan pensuisan voltan sederhana, VCB Pemutus Litar Vakum Toonice patut dipertimbangkan apabila aplikasi memerlukan prestasi gangguan yang boleh dipercayai digabungkan dengan keupayaan pensuisan yang kerap.
Bagaimanakah VCB Pemutus Litar Vakum Berfungsi?
Prinsip pengendalian VCB agak mudah, tetapi prestasinya bergantung pada reka bentuk mekanikal dan elektrik yang tepat. Tindakan pensuisan utama berlaku di dalam pencelah vakum, di mana sesentuh diasingkan daripada keadaan atmosfera.
- Operasi biasa:Sesentuh elektrik kekal tertutup, membenarkan arus mengalir melalui litar.
- Perintah pembukaan:Apabila arahan pensuisan atau perlindungan diterima, mekanisme pengendalian memisahkan kenalan.
- Pembentukan arka:Arka sementara mungkin terbentuk apabila sesentuh dipisahkan, tetapi persekitaran vakum mengehadkan lengkok yang berterusan.
- Kepupusan arka:Arka dipadamkan dengan cepat apabila arus menghampiri titik sifar semula jadinya.
- Pemulihan dielektrik:Kekuatan penebat merentasi jurang sentuhan pulih dengan cepat, membantu menghalang arka daripada menyekat.
Satu ciri penting ialah jurang hubungan yang agak kecil. Maklumat teknikal Toonice menyatakan bahawa VCB 10 kV boleh mempunyai jurang sesentuh kira-kira 10 mm. Perjalanan sentuhan padat mengurangkan kerja mekanikal yang diperlukan semasa operasi dan boleh menyumbang kepada hayat perkhidmatan mekanikal yang lebih lama.
Apakah Kelebihan Utama Teknologi VCB?
Teknologi gangguan vakum telah menjadi penyelesaian penting untuk pengedaran voltan sederhana kerana ia menggabungkan gangguan kerosakan yang berkesan dengan persekitaran operasi yang agak mudah. Kelebihan utama termasuk:
- Penyelenggaraan rendah:Pengganggu vakum yang dimeterai tidak memerlukan penyelenggaraan sederhana pemadam arka rutin yang setanding dengan sistem berasaskan minyak.
- Pembinaan padat:Perjalanan kenalan kecil dan reka bentuk pencelah padat membantu mengurangkan saiz keseluruhan peralatan.
- Kepupusan arka cepat:Tempoh arka adalah pendek dan biasanya sekitar setengah kitaran mengikut maklumat produk pengeluar.
- Pemulihan dielektrik cepat:Pemulihan pantas kekuatan penebat menyokong gangguan yang boleh dipercayai bagi arus kerosakan.
- Hayat elektrik yang panjang:Haus sentuhan yang dikurangkan membolehkan pemutus menyokong operasi pensuisan berulang.
- Bunyi operasi rendah:VCB boleh sesuai untuk pemasangan di mana bunyi harus diminimumkan.
- Operasi tanpa minyak:Gangguan vakum mengelakkan penggunaan minyak sebagai medium pemadam arka.
- Reka bentuk padat dan ringan:Ini boleh memudahkan penyepaduan ke dalam alat suis voltan sederhana yang sesuai.
- Keupayaan menukar beban kapasitif:VCB boleh digunakan pada aplikasi pensuisan beban kapasitif yang sesuai apabila reka bentuk sistem yang lengkap menyokongnya.
| Faktor Prestasi | Ciri VCB | Faedah Praktikal |
|---|---|---|
| Medium pemadam arka | vakum | Gangguan bebas minyak dan keperluan penyelenggaraan yang dikurangkan |
| Jurang kenalan | Kira-kira 10 mm untuk contoh 10 kV | Mekanisme operasi padat dan perjalanan mekanikal yang lebih pendek |
| Masa arka | Biasanya kira-kira separuh kitaran | Tindak balas gangguan pantas |
| Kehidupan elektrik | Gangguan semasa dinilai boleh melebihi 5,000 operasi | Sesuai untuk aplikasi penukaran yang kerap |
| Gangguan kapasiti penuh | Kira-kira 30–50 operasi mengikut maklumat produk | Menyokong gangguan kesalahan berulang dalam penilaian yang ditentukan |
| Penyelenggaraan | rendah | Mengurangkan beban kerja perkhidmatan sepanjang kitaran hayat peralatan |
Nota: Penarafan elektrik sebenar, daya tahan, kapasiti gangguan, tahap penebat dan keperluan pemasangan mesti sentiasa disahkan terhadap model VCB khusus dan piawaian yang berkenaan.
Di manakah VCB Pemutus Litar Vakum Digunakan?
VCB Pemutus Litar Vakum amat sesuai untuk sistem pengagihan voltan sederhana di mana peralatan elektrik memerlukan kawalan dan perlindungan yang boleh dipercayai. Aplikasi biasa termasuk:
- Loji industri:Perlindungan dan pensuisan penyuap voltan sederhana, motor, transformer dan peralatan pengedaran.
- Operasi perlombongan:Sesuai untuk sistem pengagihan kuasa yang memerlukan prestasi pensuisan yang mantap dan berulang.
- Loji kuasa:Digunakan untuk mengawal dan melindungi litar elektrik voltan sederhana terpilih.
- Pencawang:Disepadukan ke dalam susunan suis yang sesuai untuk fungsi pengedaran dan perlindungan.
- Rangkaian pengedaran:Digunakan di mana pensuisan yang boleh dipercayai dan gangguan kerosakan adalah penting.
- Sistem tenaga boleh diperbaharui:Konfigurasi VCB yang sesuai boleh digunakan dalam sistem pengedaran berkaitan angin dan fotovoltaik, tertakluk kepada reka bentuk sistem dan keperluan persekitaran.
Maklumat produk yang dibekalkan oleh Toonice menerangkan peralatan VCB untuk sistem AC tiga fasa dalaman dalam julat 3–10 kV dan juga menyatakan bahawa pemutus litar vakum digunakan merentasi julat voltan seperti 11–33 kV. Ini bermakna pembeli harus mengesahkan voltan undian dan konfigurasi yang tepat bagi model yang dipilih daripada menganggap julat ini sebagai spesifikasi universal.
Apakah Syarat Operasi yang Perlu Dipertimbangkan?
Pemilihan persekitaran yang betul adalah penting untuk operasi pemutus litar voltan sederhana yang boleh dipercayai. Suhu, kelembapan, ketinggian, gangguan elektromagnet, getaran dan kejutan boleh menjejaskan prestasi peralatan dan kebolehpercayaan penebat.
| keadaan | Keperluan Rujukan | Pertimbangan Pemilihan |
|---|---|---|
| Suhu operasi | Biasanya -40°C hingga +40°C | Sahkan penarafan suhu model sebenar dan konfigurasi dalaman/luar. |
| Suhu penyimpanan | -40°C hingga +85°C | Pertimbangkan keadaan gudang dan pengangkutan. |
| Kelembapan relatif | Purata harian ≤95%; purata bulanan ≤90% | Gunakan perlindungan kelembapan di mana pemeluwapan mungkin berlaku. |
| Ketinggian | Biasanya dirujuk sehingga 1,000–2,000 m | Pemasangan altitud tinggi mungkin memerlukan pertimbangan penebat dan pengedap khas. |
| EMI | Potensi gangguan daripada kilat dan penukar | Pertimbangkan langkah melindungi, membumikan dan menapis. |
| Getaran dan kejutan | Bergantung kepada permohonan | Menilai keadaan mekanikal, terutamanya di kawasan luar atau seismik. |
Untuk projek yang mempunyai kelembapan tinggi, suhu melampau, ketinggian tinggi atau getaran yang ketara, pasukan pembelian harus menyampaikan keadaan tapak yang lengkap kepada pengeluar VCB sebelum pemilihan model akhir.
Bagaimana Anda Harus Memilih VCB yang Betul?
Memilih VCB harus melibatkan lebih daripada membandingkan harga pembelian. Pemutus mesti sepadan dengan ciri elektrik dan keadaan persekitaran sistem pengagihan kuasa yang lengkap.
- Sahkan voltan terkadar:Pilih pemutus yang sesuai untuk voltan sistem dan tahap penebat yang diperlukan.
- Semak nilai semasa:Pastikan penarafan arus berterusan memenuhi beban maksimum yang dijangkakan.
- Nilaikan keperluan litar pintas:Kapasiti gangguan mestilah sesuai untuk arus kerosakan prospektif.
- Pertimbangkan kekerapan menukar:Aplikasi pensuisan yang kerap memerlukan ketahanan mekanikal dan elektrik yang sesuai.
- Semak konfigurasi pemasangan:Sahkan sama ada pemutus akan dipasang dalam susunan kabinet dipasang sederhana, dua lapisan atau tetap yang sesuai.
- Menilai keadaan persekitaran:Suhu, kelembapan, ketinggian, getaran dan gangguan elektromagnet harus dipertimbangkan sebelum membuat pesanan.
- Sahkan keperluan kawalan:Sahkan bahawa mekanisme pengendalian dan litar kawalan serasi dengan keseluruhan sistem suis.
- Semak sokongan pengilang:Dokumentasi teknikal, panduan pemasangan, alat ganti dan sokongan selepas jualan boleh menjejaskan kos operasi jangka panjang.
Bagi pasukan perolehan yang mencari aPengilang atau pembekal VCB China, dokumentasi teknikal dan sokongan aplikasi amat penting. Pembekal yang boleh dipercayai harus dapat membantu pembeli mengesahkan penarafan elektrik, konfigurasi pemasangan, keadaan persekitaran dan aplikasi yang dimaksudkan sebelum pengeluaran atau penghantaran.
Soalan Lazim Mengenai VCB Pemutus Litar Vakum
Apakah tujuan utama VCB Pemutus Litar Vakum?
VCB digunakan untuk mengawal dan melindungi litar elektrik voltan sederhana. Ia boleh mengganggu arus beban biasa dan arus kerosakan dalam penarafan elektriknya yang ditentukan semasa menggunakan pencelah vakum tertutup untuk kepupusan arka.
Mengapakah VCB menggunakan vakum sebagai medium pemadam arka?
Vakum menyediakan persekitaran penebat yang kuat selepas pemisahan sentuhan dan membantu menekan arka elektrik dengan cepat. Ini membolehkan pembinaan padat, keperluan penyelenggaraan yang rendah dan prestasi gangguan yang boleh dipercayai.
Adakah VCB sesuai untuk penukaran yang kerap?
ya. Teknologi VCB sangat sesuai untuk aplikasi yang memerlukan operasi berulang kerana haus sentuhan semasa gangguan semasa adalah agak rendah. Maklumat produk Toonice menunjukkan prestasi pecah semasa yang dinilai melebihi 5,000 operasi untuk produk rujukannya.
Apakah julat voltan yang boleh ditutup oleh VCB?
Julat voltan yang sesuai bergantung pada model tertentu. Toonice menerangkan aplikasi VCB termasuk sistem AC tiga fasa dalaman 3–10 kV dan merujuk kepada aplikasi yang lebih luas seperti 11–33 kV. Pembeli harus mengesahkan voltan undian yang tepat bagi model yang dipilih sebelum membeli.
Adakah Pemutus Litar Vakum memerlukan penyelenggaraan yang kerap?
VCB biasanya memerlukan kurang penyelenggaraan pemadam arka-sederhana kerana pencelah dimeterai dan menggunakan vakum berbanding minyak. Walau bagaimanapun, pemasangan pemutus dan suis yang lengkap masih memerlukan pemeriksaan, ujian, pemeriksaan mekanikal dan penyelenggaraan yang sesuai mengikut arahan pengilang dan piawaian elektrik yang berkenaan.
Bolehkah VCB digunakan dalam sistem pengagihan tenaga boleh diperbaharui?
VCB yang sesuai boleh digabungkan ke dalam sistem pengedaran berkaitan angin dan fotovoltaik. Walau bagaimanapun, pereka bentuk harus menilai keadaan sementara, gangguan elektromagnet, penyelarasan perlindungan, pendedahan alam sekitar, dan ciri-ciri elektrik sistem lengkap.
Kesimpulan
VCB Pemutus Litar Vakum menggabungkan teknologi gangguan vakum, pembinaan padat, kepupusan arka pantas, keperluan penyelenggaraan yang rendah dan ketahanan pensuisan yang kuat, menjadikannya penyelesaian yang berkesan untuk banyak aplikasi pengagihan kuasa voltan sederhana. Untuk loji industri, pencawang, kemudahan kuasa, operasi perlombongan, dan sistem tenaga boleh diperbaharui yang sesuai, memilih VCB yang betul memerlukan penilaian yang teliti terhadap voltan, arus, tahap kerosakan, frekuensi pensuisan, konfigurasi pemasangan dan keadaan persekitaran. Jika anda mendapatkan sumber VCB yang boleh dipercayai untuk projek baharu atau menggantikan peralatan perlindungan voltan sederhana sedia ada,hubungi kamidi Toonice untuk membincangkan aplikasi anda, keperluan teknikal dan penyelesaian VCB Pemutus Litar Vakum yang sesuai.
