Switchgear logam tertutup gas

Toonice's Gas Insulated Switchgear (GIS) mengamalkan reka bentuk modular dan dilengkapi dengan sistem penebat gas SF6 yang dimeteraikan sepenuhnya, memastikan operasi yang stabil peralatan dalam julat suhu yang luas -40 ℃ hingga+55 ℃, dengan kekuatan penebat meningkat sebanyak 30% berbanding dengan peralatan tradisional. Produk ini telah melepasi pensijilan antarabangsa IEC 62271-200, dengan jangka hayat mekanikal lebih dari 30000 kitaran dan kadar kebocoran tahunan kurang daripada 0.5%. Bergantung pada proses pembuatan ketepatan yang dibangunkan secara bebas, sambil memastikan tahap perlindungan IP67, kos dikurangkan sebanyak 15% -20% berbanding dengan produk yang serupa. Menyokong perkhidmatan penyesuaian ODM/OEM, fungsi tambah nilai seperti modul pemantauan pintar dan protokol komunikasi IoT boleh disediakan mengikut keperluan.

Hantar Pertanyaan

Penerangan Produk

Produk Switchgear Logam Tertutup Gas NSRM digunakan secara meluas dalam sistem pengedaran 10-35kV dan merupakan produk suis pilihan untuk pelbagai sistem transformasi dan pengedaran pengguna bandar dan luar bandar.

Switchgear mengamalkan mod unit modular, yang boleh digabungkan mengikut tujuan yang berbeza; Terdapat dua jenis utama kombinasi unit tetap dan unit yang boleh diperkembangkan, yang memenuhi keperluan penggunaan fleksibel pelbagai pencawang untuk suis padat.

NSRM Gas terlindung suis logam tertutup adalah sistem yang dimeteraikan sepenuhnya, dengan komponen yang dikenakan dan suis yang tertutup dalam badan keluli tahan karat. Keseluruhan peranti suis tidak terjejas oleh keadaan persekitaran luaran, memastikan kebolehpercayaan operasi dan keselamatan peribadi. Dan ia telah mencapai operasi bebas penyelenggaraan. Dengan memilih busbar yang diperkembangkan, sebarang kombinasi boleh dicapai untuk mencapai modulariti penuh. Pengembangan penebat keselamatan bas dan perisai memastikan kebolehpercayaan dan keselamatan.

NSRM Gas terlindung suis logam tertutup juga boleh menyediakan penyelesaian automasi berasaskan TV, membentuk konsep suis pintar dan meminimumkan pemasangan di tempat dan beban kerja pentauliahan.

NSRM Gas terlindung suis logam tertutup dibahagikan kepada konfigurasi standard yang tidak boleh dikembangkan dan konfigurasi standard yang boleh diperkembangkan. Oleh kerana gabungan modul penuh dan separuh dan skalabiliti diri, ia mempunyai fleksibiliti yang sangat istimewa.

NSRM Gas terlindung suis logam tertutup mematuhi piawaian GB. Jangka hayat reka bentuk untuk operasi di bawah keadaan tertutup (20 ° C) melebihi 30 tahun.

Ciri:

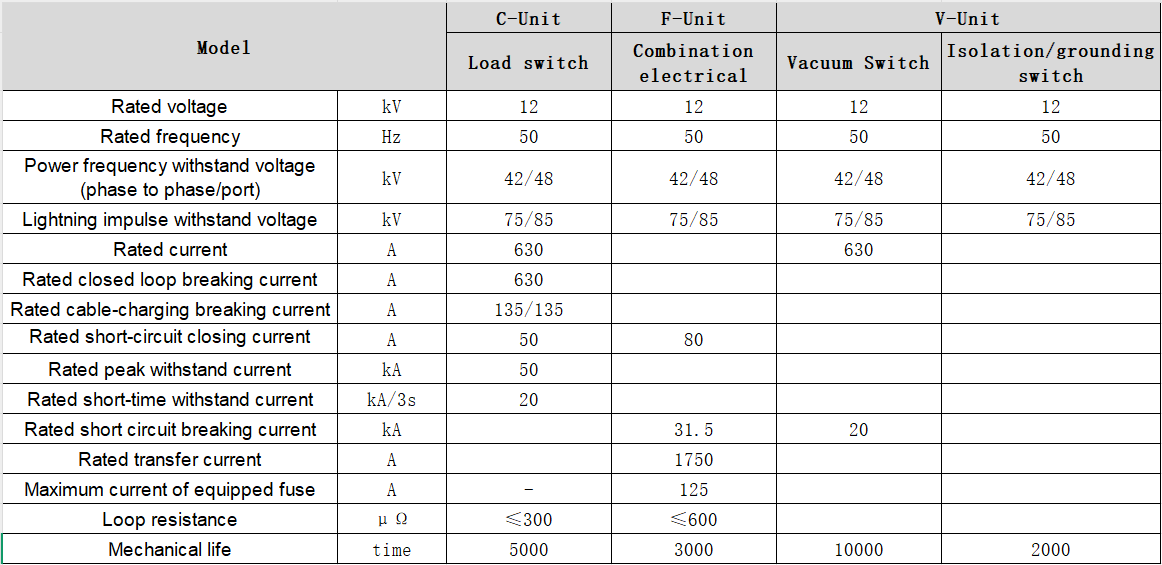

1. Keterangan Teknikal

Switchgear logam tertutup gas NSRM dipasang pada bingkai lembaran tergalvani, dengan unit suis di dalam kotak gas SF6 yang diperbuat daripada plat tahan karat tebal 3mm yang tahan karat dan bukan magnetik. Tangki gas SF6 adalah "sistem tekanan tertutup" yang boleh beroperasi selama 30 tahun di bawah keadaan kerja biasa. Tekanan gas SF6 semasa operasi normal ialah 0.15-0.4 bar. Kotak gas dilengkapi dengan peranti pelepasan tekanan untuk memastikan bahawa gas boleh dikeluarkan dari bahagian bawah atau belakang apabila tekanan terlalu tinggi.

2. Unit pensuisan

Suis beban mengamalkan kaedah pemotongan berganda berputar sepaksi, yang bekerjasama dengan plat gelongsor melalui lubang operasi yang sama untuk operasi kinetik. Oleh itu, suis hanya boleh berada di salah satu daripada tiga negeri "penutupan, pembukaan, dan landasan" pada bila -bila masa, sepenuhnya mengelakkan salah operasi.

3. Mekanisme Operasi

Mekanisme operasi suis dipasang di bahagian depan kotak udara dan telah menjalani pemprosesan khas untuk mencegah karat dan kakisan. Ia mudah untuk operasi dan penyelenggaraan manual dan mudah untuk mencapai operatio elektrik

Aplikasi Switchgear Logam Tertutup Gas

1. Substation Bandar: Sesuai untuk persekitaran bandar dengan ruang terhad, reka bentuk modular mengurangkan jejak, dan struktur yang dimeterai sepenuhnya memastikan operasi yang selamat.

2. Pengagihan kuasa perusahaan perindustrian: Memenuhi keperluan senario beban tinggi seperti metalurgi dan petrokimia, dengan tahap perlindungan IP67 untuk menentang keadaan kerja yang keras seperti habuk dan kakisan.

3. Bekalan Kuasa untuk Transit Keretapi: Menyokong keperluan penukaran frekuensi tinggi untuk kereta bawah tanah, kereta api berkelajuan tinggi, dan lain-lain, dengan jangka hayat mekanikal lebih dari 30000 kali, memastikan kesinambungan bekalan kuasa.

4. Akses Tenaga Baru: Peralatan yang disambungkan oleh grid tenaga yang diedarkan seperti kuasa angin dan fotovoltaik, dengan pelbagai suhu yang luas (-40 ℃ ~+55 ℃) Kesesuaian untuk memastikan operasi yang stabil dalam persekitaran yang kompleks.

5. Peningkatan Grid Pintar: Mengintegrasikan modul pemantauan pintar dengan protokol IoT untuk mencapai pemantauan jauh status peranti dan meningkatkan kecekapan pengurusan digital grid kuasa.

6. Platform Kuasa Angin Luar Pesisir: Sesuai untuk persekitaran laut yang keras seperti semburan garam dan kelembapan yang tinggi, struktur yang dimeteraikan sepenuhnya dengan berkesan menentang kakisan dan memastikan bekalan kuasa berterusan untuk pembangunan tenaga luar pesisir.

7. Bekalan dan Pengedaran Kuasa Pusat Data: Menyokong permintaan beban berkepadatan tinggi, modul pemantauan pintar memberikan amaran masa nyata tentang potensi kesalahan untuk memastikan bekalan kuasa yang stabil untuk infrastruktur kritikal.

8. Pengagihan kuasa bawah tanah di lombong: Tahap perlindungan IP67 untuk menahan habuk, semburan air, dan getaran mekanikal, reka bentuk modular memudahkan pemasangan dan penyelenggaraan cepat di ruang bawah tanah sempit.

9. Bekalan kuasa untuk bangunan tinggi tinggi: Struktur padat menjimatkan ruang menegak, reka bentuk seismik memenuhi keperluan getaran tinggi, dan memastikan bekalan kuasa yang selamat dan boleh dipercayai untuk kompleks.

10. Sistem Kuasa Asas Tentera: Keupayaan Gangguan Anti Elektromagnetik yang Kuat, Reka Bentuk Tertutup sepenuhnya untuk mengelakkan risiko kerosakan luaran, menyokong operasi stabil kemudahan ketenteraan sepanjang masa.
