KYN28-12 Alat Suis Tertutup Logam Ac Boleh Alih Berperisai

TOONICE KYN28-12 Alat Suis Tertutup Logam Ac Boleh Alih Berperisai sesuai untuk grid kuasa 50Hz AC 3.6-12kV tiga fasa, digunakan untuk menerima dan mengagihkan tenaga elektrik, dan untuk mengawal, memantau dan melindungi litar. Boleh digunakan dalam bar bas tunggal, sistem keratan bar bas tunggal atau sistem bar bas berganda. Alat suis mematuhi IEC298 "alat suis tertutup logam AC dan peralatan kawalan dengan voltan terkadar melebihi 1kV dan 52kV dan ke bawah", IEC694 "Fasal biasa untuk suis voltan tinggi dan peralatan kawalan", negara saya "GB3906 3-35kV AC tertutup logam suis" dan Conditionor DIA04rd High AC Alat suis", bahasa Jerman DIN.VDE0670 "Gear Suis AC dengan Voltan Ternilai Di Atas 1kV" dan piawaian lain. Dan ia mempunyai fungsi anti-salah operasi yang lengkap dan boleh dipercayai.

ciri:

Perisai KYN28-12 Berperisai Ac Metal Enclosed Switchgear (selepas ini dirujuk sebagai suis) ialah produk jenis baharu yang direka dan dibangunkan secara bebas oleh syarikat kami berdasarkan menyerap teknologi pembuatan domestik termaju. Ia boleh menggantikan pelbagai alat suis tertutup jenis logam lama, seperti produk siri KYN1 - 12, JYN2 - 12. Produk ini mempunyai kelebihan tersendiri berikut:

Penutup produk dipasang sepenuhnya dengan bolt, yang mempunyai kekuatan mekanikal yang tinggi dan berkesan memastikan integriti dan estetika produk. Pintu kabinet disalut dengan penyemburan plastik, yang mempunyai kesan kuat - rintangan dan rintangan kakisan. Penutup produk mempunyai tahap perlindungan IP4X. (Ia boleh ditukar kepada plat besi mengikut keperluan pelanggan.)

Suis produk ini boleh dilengkapi dengan pemutus litar vakum jenis VD4 yang dihasilkan oleh ABB, suis beban jenis tetap siri C3, dan juga boleh dikonfigurasikan dengan pelbagai pemutus litar vakum siri domestik (seperti VS1, VH1, VK, ZN28) untuk menggantikan produk asing yang serupa.

Tidak kira pemutus litar mana yang dipilih, jarak penebat udara konduktornya boleh dijamin lebih besar daripada 125mm, dan penebat komposit lebih besar daripada 60mm. Pemutus litar ini semuanya mempunyai kelebihan unik iaitu hayat perkhidmatan yang panjang, keperluan penyelenggaraan yang rendah dan saiz yang kecil.

Persekitaran Penggunaan

1. Suhu ambien: had atas +40°C, had bawah -10°C.

2. Kelembapan relatif: purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%.kemudahan.

3. Ketinggian: tidak melebihi 1000m.

4. Rintangan gempa bumi: tidak melebihi magnitud 8.

5. Lokasi bebas daripada kebakaran, bahaya letupan, pencemaran teruk, kakisan kimia dan getaran ganas.

Ciri-ciri Struktur Switchgear

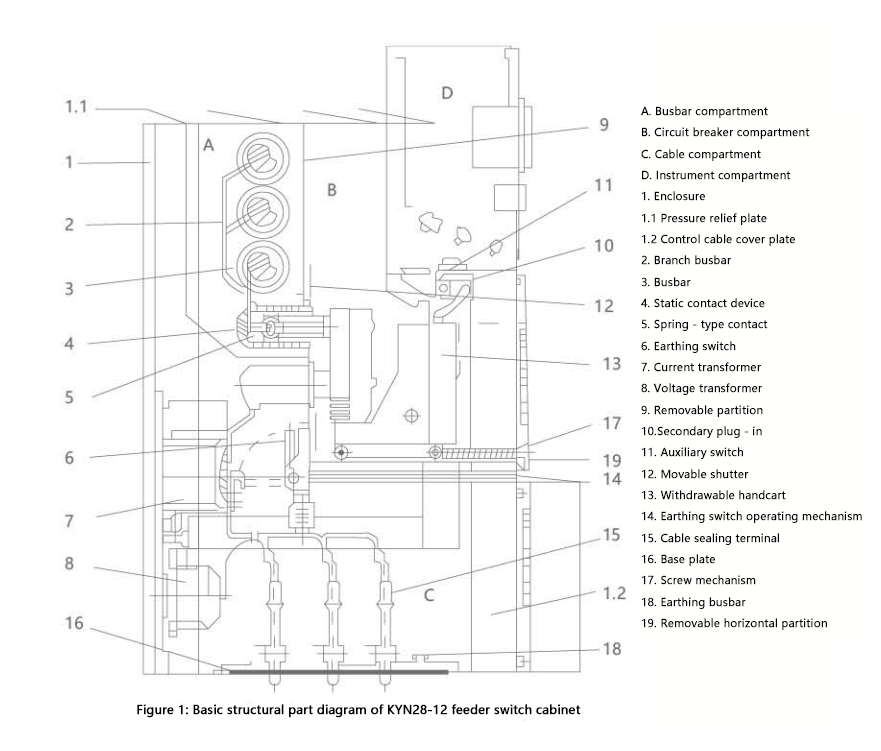

KYN28-12 Armored Removable Ac Metal Enclosed Switchgear direka mengikut gear suis tertutup logam berperisai dalam GB3906 - 91. Seperti yang ditunjukkan dalam Rajah 1, suis terdiri daripada dua bahagian utama: badan kabinet tetap dan komponen boleh ditarik balik (biasanya dikenali sebagai kereta tangan). Kepungan badan kabinet dan sekatan setiap unit berfungsi disambungkan dengan bolt. Tahap perlindungan kepungan suis ialah IP4X, dan apabila pintu bilik pemutus litar terbuka, tahap perlindungan ialah IP2X. Alat suis boleh dilengkapi dengan kereta tangan pemutus litar vakum atau suis beban jenis tetap. Ia mempunyai skema berfungsi seperti talian masuk (keluar) atas dan talian keluar kabel. Alat suis boleh dipasang dalam susunan kabinet dua kali, iaitu susunan baris dua belakang - ke - belakang atau berhadapan - ke - dua baris.

KYN28-12 Armored Removable AC Metal Enclosed Switchgear menggabungkan ciri-ciri termaju dengan aplikasi serba boleh, menjadikannya penyelesaian yang berharga untuk pelbagai keperluan pengagihan kuasa.
