XGN15 Alat Suis Cincin Tertutup Logam Ac Dalaman

TOONICE ialah pengeluar dan pembekal terkemuka, kami menyediakan XGN15 Indoor Ac Metal Closed Ring Switchgear dalam kualiti tinggi kepada pemborong di seluruh dunia. Kami ada design terbaru dengan harga murah. Suis Cincin Tertutup Logam Ac Dalaman XGN15 TOONICE menggunakan suis beban SF6 dan gabungan fius suis beban sebagai suis utama, dan keseluruhan kabinet menggunakan penebat udara, sesuai untuk automasi pengedaran. Ia adalah set lengkap peralatan pengedaran yang padat dan boleh dikembangkan. Ia boleh digunakan secara meluas dalam pembinaan dan pengubahsuaian grid kuasa bandar, sesuai untuk sistem pengedaran dalam perusahaan perindustrian dan perlombongan, bangunan bertingkat tinggi, kawasan kediaman, hospital, sekolah, taman, dll. Ia digunakan terutamanya untuk menerima dan mengedarkan tenaga elektrik, terutamanya untuk bekalan kuasa rangkaian cincin dan bekalan kuasa terminal, dan juga sesuai untuk pemasangan di pencawang pasang siap.

Persekitaran Kerja:

Suhu persekitaran:+4500T

Kelembapan relatif:

Purata harian< 95%

Purata bulanan < 90%

Ketinggian:<1000m

Kalis kejutan: Tahap 8

*Getaran dan kejutan yang teruk, serta tiada kebakaran, kakisan kimia, lokasi bahaya letupan

Menguatkuasakan Standard:

GB 3960-2006          "3.6 kVw40.5kV AC Bertutup Logam Suis dan Peralatan Kawalan"

IEC 60298-1990       "Gear suis tertutup logam AC dan peralatan kawalan dengan voltan berkadar melebihi 1kv hingga 52kV dan ke bawah'

GB/T11022-2011      "Keperluan teknikal biasa untuk peralatan suis voltan tinggi dan piawaian peralatan kawalan"

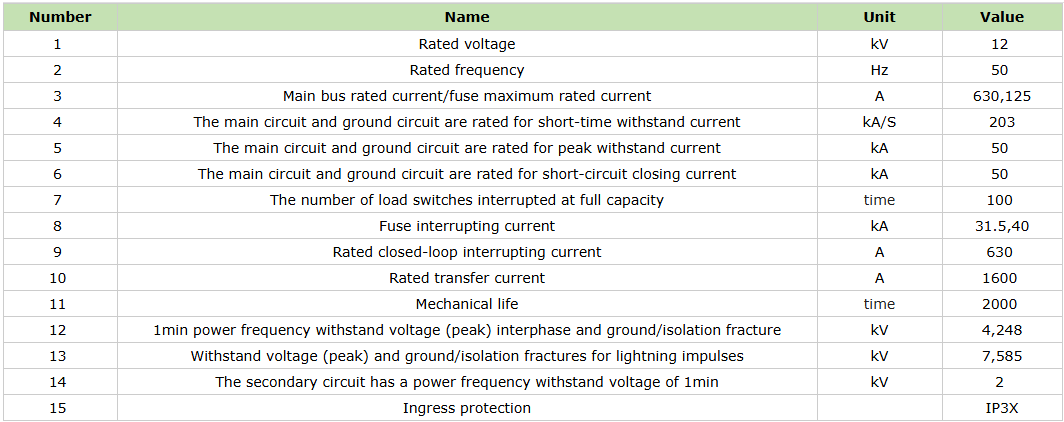

Parameter Teknikal:

Ciri-ciri produk:

1. Unit utama cincin SF6 mudah untuk digabungkan dan berkembang, dengan jumlah yang kecil, selamat dan boleh dipercayai;

2. Menggunakan gas SF6 sebagai penebat dan medium pemadam arka, kaedah pemadaman arka putar medan magnet yang berterusan memastikan keupayaan pemadam arkanya tidak terjejas oleh magnitud arus arka, dengan prestasi pecah yang baik, voltan lampau rendah, hayat elektrik yang panjang, dan ruang pemadam arka bebas penyelenggaraan;

3. Ia boleh mempunyai tiga stesen kerja, pelbagai fungsi, dan boleh dilengkapi dengan tolok tekanan kecil;

4. Mudah untuk beroperasi, mekanisme operasi yang sangat boleh dipercayai dan mekanisme penguncian;

5. Setelah lulus ujian pecah berkadar tekanan tolok sifar gas SF6, margin berfungsi adalah besar dan kemungkinannya sangat tinggi;

6. Suis pembumian mempunyai keupayaan membuka dan menutup litar pintas yang mematuhi piawaian kebangsaan;

7. Kabinet diperbuat daripada plat zink bersalut aluminium yang diimport yang dicop dan dibentuk, menggunakan struktur yang dipasang yang kukuh dan tahan terhadap ubah bentuk.

Struktur Produk:

1.struktur keseluruhan

Unit utama gelang terdiri daripada bilik busbar, suis beban (atau bilik pemutus litar), bilik kabel, mekanisme pengendalian, mekanisme saling kunci, bilik kawalan voltan rendah, dan litar pengukur atau pemeteran. Setiap petak dibahagikan dengan plat keluli untuk mengelakkan kerosakan yang menjejaskan bilik bersebelahan.

2.ruang bas

Bilik bar bas disusun di bahagian atas kabinet, di mana bar bas utama disambungkan bersama dan berjalan melalui seluruh barisan suis. Bar bas disusun secara mendatar dan boleh dikembangkan dengan mudah.

3. Bilik suis utama

Bilik suis beban: Terdapat suis beban dipasang di dalam bilik suis. Cangkang suis beban diperbuat daripada tuangan resin epoksi dan diisi dengan gas SF6 sebagai pemadam arka dan medium penebat. Terdapat dua penutup hujung plastik tekan panas telus pada hujung plumbum keluar aci operasi, yang melaluinya status hubungan boleh diperhatikan. Meter ketumpatan gas SF6 atau meter ketumpatan gas dengan sesentuh penggera boleh dipasang di dalam bilik suis mengikut keperluan pelanggan.

Bilik pemutus litar: Bilik pemutus litar terletak di tengah-tengah kabinet dan boleh dilengkapi dengan pemutus litar vakum khusus atau pemutus litar SF6 mengikut keperluan pelanggan. Kapasiti pecahnya boleh memenuhi operasi rangkaian pensuisan dan cawangan biasa, serta memutuskan arus litar pintas dalam situasi khas. Pemutus litar vakum amat sesuai untuk operasi sistem rangkaian yang kerap. Pemutus litar dilengkapi dengan mekanisme kendalian spring, yang mempunyai fungsi penutupan semula, operasi yang boleh dipercayai, dan hayat perkhidmatan yang panjang.

4. Bilik kabel

Bilik kabel digunakan terutamanya untuk sambungan kabel, membolehkan kabel teras tunggal atau tiga teras disambungkan menggunakan kepala kabel tanpa pelindung yang paling mudah. Pada masa yang sama, ruang yang luas juga boleh memuatkan komponen seperti penangkap kilat, pengubah arus, dan suis pembumian. Direka mengikut piawaian, pintu kabinet mempunyai tingkap pemerhatian dan peranti kunci keselamatan, dan lantai bilik kabel dilengkapi dengan penutup pengedap dan pengapit kabel bersaiz sesuai dengan kurungan. Bingkai hadapan lantai bilik kabel boleh ditanggalkan untuk pemasangan kabel yang mudah.

5. Mekanisme operasi, mekanisme saling kunci, dan bilik kawalan voltan rendah

Ruang voltan rendah dengan saling mengunci juga berfungsi sebagai panel kawalan. Bilik voltan rendah dilengkapi dengan mekanisme kendalian spring dengan penunjuk kedudukan dan peranti saling mengunci mekanikal, serta sesentuh tambahan, gegelung trip, mekanisme perjalanan kecemasan, peranti paparan langsung kapasitif, kunci kekunci dan peranti pengendalian elektrik. Pada masa yang sama, ruang bilik voltan rendah juga boleh digunakan untuk memasang litar kawalan, instrumen rakaman, dan geganti pelindung. Kabinet 750mm lebar mempunyai dua bilik voltan rendah yang sama yang boleh memuatkan lebih banyak aksesori.

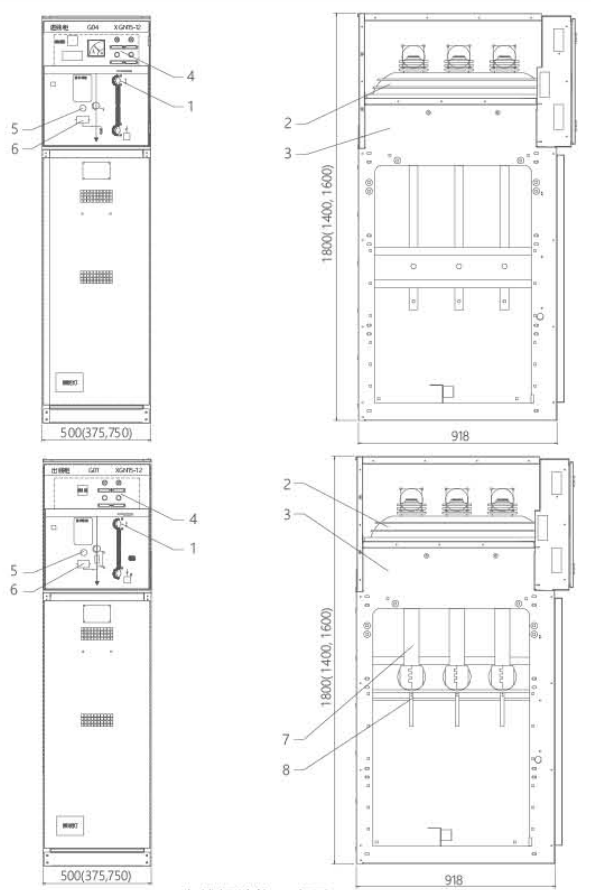

Gambar rajah struktur

Aplikasi:

1. Sistem Pengagihan Kuasa: Digunakan dalam rangkaian pengagihan kuasa untuk mengawal dan melindungi litar elektrik, memastikan penghantaran kuasa yang stabil dan boleh dipercayai.

2. Kemudahan Perindustrian: Digunakan dalam persekitaran industri untuk menguruskan litar voltan tinggi dan menyediakan perlindungan yang berkesan untuk jentera dan peralatan.

3. Bangunan Komersial: Dipasang di bangunan komersial untuk mengendalikan pengedaran elektrik voltan tinggi dan meningkatkan keselamatan sistem.

4. Pencawang: Digunakan dalam pencawang elektrik untuk menukar dan mengasingkan litar voltan tinggi, memastikan operasi yang selamat dan cekap.

5. Pemasangan Tenaga Boleh Diperbaharui: Digunakan dalam sistem tenaga boleh diperbaharui, seperti ladang solar dan angin, untuk mengurus pengagihan kuasa dan melindungi komponen voltan tinggi.

6. Syarikat Utiliti: Digunakan oleh syarikat utiliti untuk mengawal dan melindungi rangkaian elektrik, memastikan bekalan kuasa yang boleh dipercayai dan kestabilan sistem.

7. Bilik Suis: Disepadukan ke dalam bilik suis untuk mengurus dan mengawal pengagihan elektrik dalam ruang terkurung.

8. Pusat Data: Digunakan di pusat data untuk mengendalikan pengagihan kuasa voltan tinggi dan memastikan keselamatan dan kebolehpercayaan peralatan elektronik kritikal.

XGN15Indoor Ac Metal Closed Ring Switchgear menawarkan penyelesaian yang teguh, boleh dipercayai dan cekap untuk menguruskan sistem elektrik voltan tinggi merentasi pelbagai aplikasi. Ciri-ciri canggih dan pembinaan tahan lama menjadikannya komponen utama dalam sistem pengagihan dan perlindungan kuasa moden.
